Ventilación Combi-Túnel
El sistema inteligente para el control climático en su nave avícola.

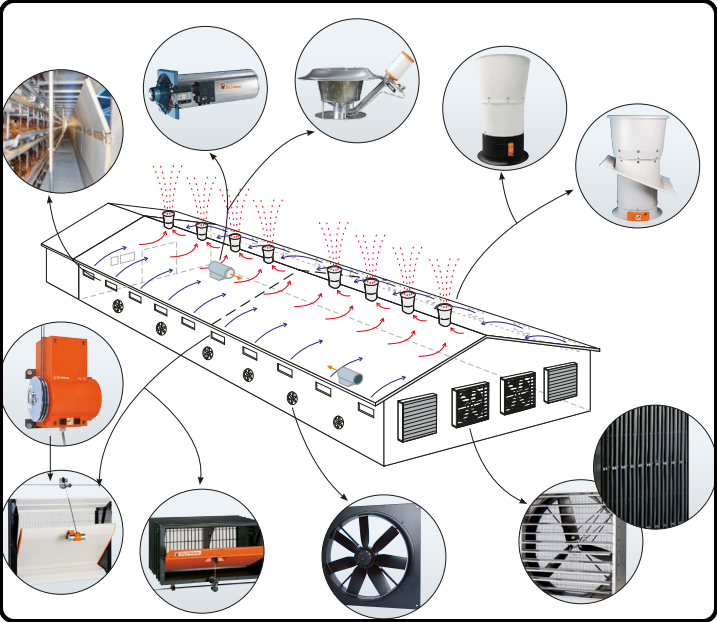

La ventilación Combi-Túnel funciona con dos sistemas de ventilación diferentes en una única solución inteligente para conseguir la máxima capacidad de rendimiento de sus animales en cualquier época del año.
Ventilación en modo lateral.
Para asegurar una ventilación por depresión estable, serán necesarios los correspondientes elementos para el aire de entrada y de extracción, aparatos de celefacción y el sistema de control automático, incluso una apertura de emergencia.

1. Entrada de aire
Empleo de entradas de aire de pared, repartidas a lo largo de toda la nave:

• entradas de pared aplicables de forma universal CL Flex y CL 1200 con torno automático para montaje en muro o como válvula de brida, según las características del edificio
• trampillas Baffle y Split Baffle con torno automático.

El aire fresco fluye con alta velocidad (de 3 a 5 m/s), pero sin corrientes para los animales, al interior de la nave. Así se alcanzan temperaturas muy estables, al igual que una buena calidad de aire en la zona de los animales.

2. Extracción de aire
Se podrán emplear los siguientes elementos:

• chimeneas de extracción de aire, montadas en el techo de la nave, que proporcionarán un control muy exacto y continuo del aire de salida;
• ventiladores de pared, ubicados en un lado de la nave.

En el momento que el caudal del aire de extracción ya no sea suficiente, arrancarán ventiladores de extracción de aire individuales – AirMaster con o sin protección solar –, montados en el
frontispicio de la nave, que después también en servicio en el modo túnel.

3. Aparatos de calefacción
Para asegurar la demanda de calor necesario de los animales en invierno, Big Dutchman le ofrece los siguientes sistemas:

• generador de aire caliente (JetMaster,Thermorizer, RGA)
• pantalla de gas
• calentador Box-Heater
• radiador oscuro

Ventilación en modo túnel
Cuando el sistema de ventilación trabaja en modo túnel en caso de altas temperaturas exteriores, el aire de entrada accede a través de las entradas de aire localizadas cerca del frontispicio.
El aire fresco es aspirado con potentes ventiladores en dirección longitudinal a través de la nave. Se trata de una ventilación por desplazamiento, y se realiza bajo un consumo de energía mínimo. El
aire fresco fluye con gran superficie hacia la nave y desplaza el aire de la nave sin mezclarse con éste. Debido a la equilibrada velocidad de aire entre 2- 3 m/s en el área de los animales, la
temperatura percibida por éstos se reduce, de acuerdo con la edad y el peso, entre 3 - 8°C. Si la temperatura exterior asciende por encima de los 30°C, el efecto de refrigeración mediante la velocidad de aire va disminuyendo. En este momento conviene la refrigeración adicional del aire aspirado del exterior.
1. Entrada de aire en el modo de túnel
Aquí constan tan sólo de grandes aperturas con rejillas de protección. Estas entradas se abren y se cierran automáticamente mediante cortinas enrolladas, contra-ventanas o persianas.
2. Conducción del aire de escape
Se emplean AirMaster de gran caudal con bajo consumo de corriente (con o sin cono, con o sin protección solar). Los ventiladores equipados con un cono son empleados principalmente en naves donde se trabaja con mayor contrapresión, de hasta -80 Pa, o en el caso de que disponga de poco espacio para el acoplamiento de los ventiladores. Alcanzan un caudal de aire claramente más elevado, por lo que son idóneos para la ventilación túnel en naves de jaulas.
3. Refrigeración

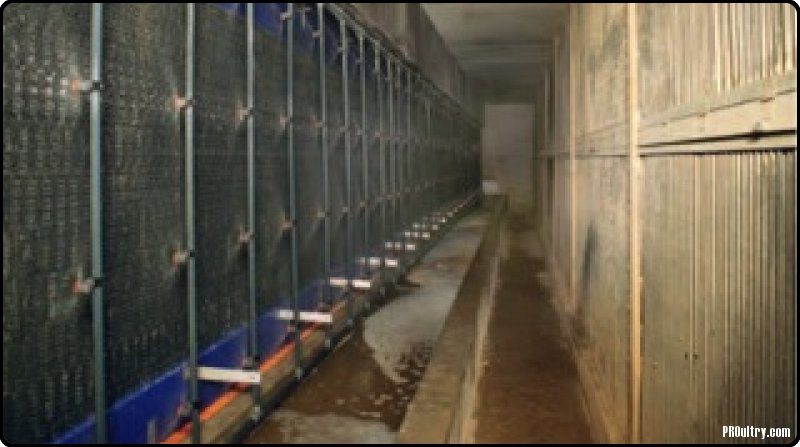

Si las temperaturas exteriores van ascendiendo por encima de los 30°C, se emplea el sistema de refrigeración RainMaker. Se recomienda su instalación en un edificio aparte, llamado "Doghouse". Eso tiene las siguientes ventajas:

• las aperturas del túnel son más pequeñas:

-se alcanzan velocidades de aire más altas
-la distribución de aire es mejor
-se puede ajustar la velocidad de aire necesaria con más precisión
-mejor aislamiento y menor empleo de lámina aislante en invierno

• las cortinas, contra-ventanas o persianas son protegidas mejor del polvo y de otras influencias ambientales
• mejor protección de viento y lluvia
• el agua no puede entrar en la nave
• los paneles son transitables en ambos lados

-simple mantenimiento, también en la nave ocupada.
